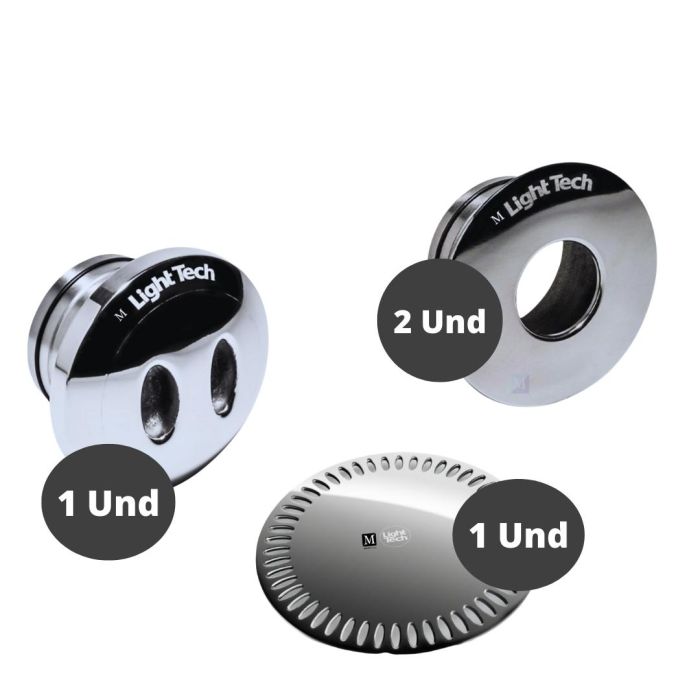

Kit Light Tech Inox 2 Dispositivos De Retorno + 1 Aspiração + 1 Ralo De Fundo

Dispositivo de Retorno para Piscinas em 1 1/2" Inox 316 Light Tech

O Dispositivo de Retorno Fixo é produzido em aço inox 316, têm a função de retornar para piscina o volume de água gerado pela motobomba.

O produto tem 30 mm de altura e 65 mm de diâmetro, sua fabricação e dimensionamento oferecem máxima segurança e segue rigorosamente norma NBR 10339 da ABNT.

O Dispositivo é feito para encaixe em tubulação de 50mm.

TÊM A FUNÇÃO DE RETORNAR PARA PISCINA O VOLUME DE ÁGUA GERADO PELA MOTOBOMBA.

O PRODUTO TEM 30 mm DE ALTURA E 65 mm DE DIÂMETRO, SUA FABRICAÇÃO E DIMENSIONAMENTO OFERECEM MÁXIMA SEGURANÇA E SEGUE RIGOROSAMENTE NORMA NBR 10339 DA ABNT.

A QUANTIDADE DE BOCAIS DE RETORNO QUE DEVEM SER INSTALADOS NO TANQUE É CALCULADA COM BASE EM: A) UM BOCAL DE RETORNO PARA CADA 50 m² DE SUPERFICIE DA ÁGUA, OU; B) UM BOCAL DE RETORNO PARA CADA 50 m³ DE ÁGUA.

NOTA: DEVE-SE ADOTAR A MAIOR QUANTIDADE OBTIDA, SENDO O MÍNIMO DE DOIS BOCAIS DE RETORNO. 4.7.4.2 - A VELOCIDADE NA SAÍDA DOS BOCAIS DE RETORNO DEVE SER NO MÍNIMO 3 m/s.


Vazão Máxima: 9,5m/h

DISPOSITIVO DE ASPIRAÇÃO INOX 1.1/2" light tech

Dispositivo de Aspiração para Piscina

Fabricado em Inox 316, resistente a corrosão e aos químicos utilizados em piscinas.

Esse dispositivo trabalha em conjunto com o Ralo de Fundo, e tem a função de captar a água da piscina para a alimentação do sistema filtrante, sua fabricação e dimensionamento oferecem máxima segurança e segue rigorosamente a norma NBR 10339 da ABNT.

 OS BOCAIS DE ASPIRAÇÃO DEVEM SER DOTADOS DE TAMPÃO PARA SEREM FECHADOS QUANDO NÃO ESTIVEREM EM USO. DEVEM SER INSTALADOS DE 20 cm A 40 cm ABAIXO DO NÍVEL DA ÁGUA.

A LOCALIZAÇÃO E A DISTRIBUIÇÃO DOS BOCAIS DE ASPIRAÇÃO DEVEM SER FEITAS DE MODO A PERMITIR QUE TODAS AS PARTES DO INTERIOR DO TANQUE SEJAM ALCANÇADAS PELO ASPIRADOR.

CARACTERÍSTICAS do DISPOSITIVO DE ASPIRAÇÃO INOX 1.1/2 light tech

MARCA: Light Tech

Material: Inox 316

Encaixe: Tubo PVC 50mm ou 1 1/2"

Diâmetro: 65mm

Altura: 45mm

Ralo de fundo de inox 316 para encaixe em tubo 1 1/2" - Light Tech

Fabricado em Inox 316, resistente a corrosão e aos químicos utilizados em piscinas. O ralo de fundo é responsável pelo escoamento total da piscina e o centro de captação do maior volume de água para alimentação das motobombas.

Sua fabricação e dimensionamento oferecem máxima segurança e segue rigorosamente norma NBR 10339 da ABNT.

O RALO DE FUNDO É RESPONSAVEL PELO ESCOAMENTO TOTAL DA PISCINA E O CENTRO DE CAPTAÇÃO DO MAIOR VOLUME DE ÁGUA PARA ALIMENTAÇÃO DAS MOTOBOMBAS.

O PRODUTO TEM 40 mm DE ALTURA E 203 mm DE DIÂMETRO, SUA FABRICAÇÃO E DIMENSIONAMENTO OFERECEM MÁXIMA SEGURANÇA E SEGUE RIGOROSAMENTE NORMA NBR 10339 DA ABNT.

A VELOCIDADE DA ÁGUA ATRAVÉS DAS ABERTURAS DAS GRADES DEVE SER NO MÁXIMO DE 0,6 m/s.

O FORMATO DAS TAMPAS UTILIZADAS NOS DRENOS ANTITURBILHÃO DEVE SER ADEQUADO PARA DIFICULTAR SUA COMPLETA OBSTRUÇÃO E PERMITIR QUE A ÁGUA FLUA SEM PROVOCAR A FORMAÇÃO DE VÓRTICES.

PELO MENOS UM RALO DE FUNDO DEVE SER COLOCADO NA PARTE MAIS PROFUNDA DO TANQUE, PARA POSSIBILITAR SUA COMPLETA DRENAGEM.

NÃO É PERMITIDA A SAÍDA DE ÁGUA DA PISCINA POR UM ÚNICO RALO DE FUNDO PROVIDO DE GRADE. DEVE SER UTILIZADA UMA DAS SEGUINTES ALTERNATIVAS.

A) VÁRIOS RALOS DOTADOS DE GRADE INTERLIGADOS ENTRE SI;

B) RALO COM GRADE INTERLIGADO COM COADEIRA, SEM VÁLVULA OU REGISTRO NA INTERLIGAÇÃO;

C) DRENO ANTITURBILHÃO.

Para piscinas de alvenaria.

20 cm de diâmetro

Encaixe de 1 1/2" ou 50mm
